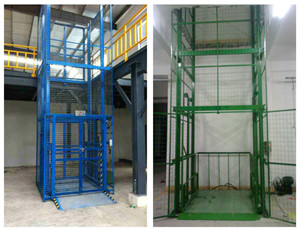

导轨式液压升降平台中电气控制部分的设计

    导轨式液压升降平台是一种用于二三层工业厂房中的机械设备。在导轨式液压升降平台中，它的形式多样化，并在使用的过程中，具有运行平稳、操作简单可靠等优势，因而应用范围也更广。在导轨式液压升降平台中，电气控制部分作为其重要组成部分，其设计原理如下：

    当需要取用存入料库中第3层的原料时，先将转换开关SA3旋转到通电位置，这时固定在料库第三层的接近开关被接通，处于工作状态，再按下上升按钮SB2，液压升降平台缓缓上升，到达第三层时，接近开关SQ3动作，发出24V高电平，中间断电器KA3动作，常闭触点断开，导致交流接触器线圈失电，电机停转，同时二位二通电磁阀7（YV1）失电，处于闭合位置，液压缸被锁住，升降平台停止，这时开始进行存取板料的操作。存取板料过程完成后，平台需要下降时，按下下降按钮SB3，电磁控制止回阀9（YV2）和二位二通电磁阀7（YV1）同时得电，单向液压缸卸荷，在重力作用下升降平台缓慢下降，***后按下停止按钮S1，结束整个操作过程。该过程中，利用按钮开关和继电器的常开、常闭触点，实现上升与下降过程的互锁。
   导轨式液压升降平台采用多个位置的定点启停，因而自动化程度也更高，并通过与料库进行结合，从而实现对原料的管理。此外，导轨式液压升降平台也有优化了生产的环境，并提高了工作的效率。
